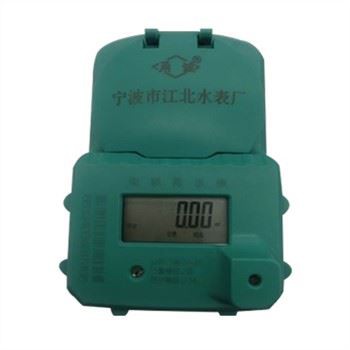

مقياس المياه الميكانيكية هو أداة تستخدم لقياس تدفق المياه واستهلاك المياه. يمكن تقسيم هيكلها الداخلي إلى ثلاثة أجزاء من الخارج إلى الداخل: القشرة ، والأكمام ، واللبن الداخلي.
مبدأ العمل لمقياس المياه الميكانيكية هو كما يلي:
تدفق المياه يدفع المكره: القشرة ثابتة ، وهناك مساحة حجم معينة بداخلها. عندما يتدفق الماء ، يتدفق إلى الأكمام من الفتحة السفلية لمقياس الماء على طول الاتجاه العرضي لتشكيل تدفق مياه دوار. سيؤدي تدفق المياه الدوار هذا إلى دفع المكره في النواة الداخلية الموجودة في الموضع السفلي من الأكمام للتدوير. هناك العديد من الشفرات البلاستيكية على حافة المكره. يؤثر تدفق المياه على الشفرات لتوليد عزم الدوران ، مما يجعل المكره يدور. تتناسب سرعة المكره مع تدفق المياه ، أي كلما تم فتح صنبور أكبر ، كلما كان تدفق المياه أسرع ، وكلما زادت أسرع من الدفاع. على سبيل المثال ، في الحياة اليومية ، عندما نفتح الصنبور بالكامل ، يكون تدفق المياه كبيرًا وسيتم تدوير المكره بسرعة ؛ عندما نفتح الصنبور صغيرًا جدًا وتدفق الماء صغيرًا ، ستتباطأ سرعة الدوران من المكره وفقًا لذلك.
قياس آلية العد: هناك آليات عد مثل "التروس العشرية" في مقياس الماء. في كل مرة يدور العتاد المكون من رقم واحد عشر مرات ، يدور التروس من أرقام TENS مرة واحدة. عندما يدور التروس المكون من رقم واحد مرة واحدة ، يدور التروس الرقم عشرات العُشر في كل مرة ، وهكذا لتحقيق عد متعدد المستويات. مع تدوير المكره ، تدور هذه التروس أيضًا تدريجياً ، وبالتالي تحويل دوران المكره إلى التغييرات الرقمية المقابلة ، ثم تراكم وحساب كمية المياه التي تمر عبر مقياس المياه. نظرًا لأن كل دائرة من دوران المكره تمثل كمية معينة من الماء تمر عبر ، طالما أن عدد دورات المكره يتراكم وتضرب من خلال الحجم الثابت المقابل لكل دائرة (يتم تحديد هذا الحجم الثابت من خلال تصميم وتصنيع مقياس المياه ، وقد يكون لأعداد المياه المختلفة اختلافات) ، والكمية الإجمالية التي تتدفق من خلالها من خلال. على سبيل المثال ، بالنسبة لمقياس مياه معين ، فإن حجم الماء المقابل لدائرة واحدة من المكره هو 50 مل. إذا كان المكره يدور 100 مرة ، فإن إجمالي استهلاك المياه هو 50 مل × 100=5000 ، أي 5 لترات.
أشكال قياس إشارة النبض المختلفة:
REED Switch - Magnet: أضف مفتاح القصب والمغناطيس إلى مقياس المياه الميكانيكية ، واستخدم القصب من مفتاح القصب للفتح والإغلاق دوريًا تحت عمل المغناطيس ، وذلك لإخراج إشارة نبض القياس. على سبيل المثال ، عندما يدور المكره ، سيتناوب المغناطيس مع الأجزاء الدوارة. في كل مرة يتم فيها مرور موضع مفتاح القصب ، سيتم فتح قصبة مفتاح القصب وإغلاقها مرة واحدة ، ثم إخراج إشارة النبض ، والتي يتم تحويلها إلى قيمة حجم الماء المقابلة من خلال نظام العد.
عنصر القاعة - المغناطيس: عن طريق إضافة عنصر القاعة والمغناطيس ، يتم تشكيل مستشعر يعتمد على تقنية تحويل المغنطيسية. عندما يتم تدوير المغناطيس المثبت على قرص العد مع القرص الدوار العد ، سيقوم عنصر القاعة بإخراج نبضات العد في كل مرة يمرر فيها عنصر القاعة. هذه أيضًا طريقة لتحويل الدوران الميكانيكي إلى إشارات النبض الرقمي لاستهلاك الماء الدقيق.
التحويل الكهروضوئي: قم بتثبيت محول كهروضوئي في قرص المتراك ، وضبط الأخدود على القرص الدوار. في كل مرة يدور فيها القرص الدوار دائرة واحدة ، فإن الأخدود سوف يكمل التحويل الكهربائي عندما يمر محول الكهروضوئي ، وبالتالي إخراج نبض العد. هذا المبدأ هو أيضًا إحدى الطرق لضمان أن يتمكن مقياس المياه من قياس استهلاك المياه بدقة.
جهاز مستشعر الأشعة تحت الحمراء: يتم تثبيت جهاز مستشعر الأشعة تحت الحمراء في كل موضع يتوافق مع المقياس أسفل قرص الرمز الخاص بمقياس المياه الميكانيكية ، ويتم تثبيت معالج بيانات يتكون من وحدة المعالجة المركزية ويتم تثبيت حوسبة دقيقة واحدة داخل الغطاء العلوي. يقوم مستشعر الأشعة تحت الحمراء على كل مقياس بجمع معلومات عرض المقياس إلى المعالج ثم يقوم بتشغيل البرنامج لعرض بيانات عداد المياه. يمكن أن يحصل هذا الإعداد بدقة على قراءة عداد المياه من خلال نظام الاستشعار بالأشعة تحت الحمراء ومعالجة البيانات ، مع التأكد من توفير نتيجة قياس دقيقة نسبيًا حتى في البيئات المعقدة.
