عداد مياه سكني ذكي
نوع بطاقة التوصيل المتعدد النوع الرطب
LXSK-E4 هو الحجم الطبيعي لمقياس المياه الذكي لبطاقة التوصيل مع وظيفة التحكم في الصمام عن بعد بأحجام من 15 مم إلى 40 مم. يقيس حجم الماء البارد أو مياه الشرب التي تمر عبر خطوط الأنابيب.
سمات
* متر واحد كارت واحد.
* عداد المياه متعدد النفاثات الجافة أو الرطبة مع التحكم في الصمام.
* اعتمد صمام الكرة ، يحركها المحرك.
* وظيفة الدفع المسبق: يدفع المستخدم أولاً. لا دفع ولا ماء.
* وظيفة عرض التزامن: شاشة LCD وشاشة عرض ميكانيكية في نفس الوقت.
* وظيفة التنبيه: سيتم إغلاق الصمام تلقائيًا وعرض معلومات التنبيه بشاشة LCD عندما يكون الرصيد أقل من حجم معين محدد.
* نقص البطارية: عندما لا تكون البطارية كافية ، يتم إغلاق الصمام تلقائيًا
* وظيفة مضادة للهجوم المغناطيسي: عداد المياه لديه وظيفة حماية تلقائية. سوف يغلق الصمام عندما يقترب المجال المغناطيسي.
* يمكن أن يكون جسم العداد من النحاس والبلاستيك.
* خيار إخراج النبض: مفتاح القصب ؛ قاعة
الامتثال القياسي
تتوافق البيانات الفنية مع معايير ISO 4064 Class B ، الفئة C ، R80 ، R100 ، R125 ، R160 للتركيب الأفقي.
المؤشرات الفنية الاساسية
الجهد العامل لأجهزة الاستشعار: DC2.8 إلى 3.6V (القاعة) ، DC1-10V (مفتاح القصب)
مزود الطاقة: بطارية ليثيوم 3.6 فولت
تيار العمل الثابت: ≤7uA
حماية الحالة: ذاكرة بيانات ذاتية وحفظ البيانات لأكثر من 10 سنوات.
وضع التثبيت: التثبيت الأفقي
عدد المستشعرات: 2 (نبضة مزدوجة)
درجة حرارة الماء العامل: 0.1 درجة مئوية إلى 30 درجة مئوية
فقدان الضغط: ≤0.1 Mpa Valve&# 39 ؛ s وقت التبديل: 7s
تيار العمل بدون حمل: 25 ~ 35 مللي أمبير
كتلة تشغيل التيار: ≥ 150Ma
عمر المحرك: مرات تبديل الصمامات أكثر من 5000 مرة.
ظروف العمل
درجة حرارة الماء: ≤50 درجة مئوية لمقياس الماء البارد
درجة حرارة الماء: ≤90 درجة مئوية لمقياس الماء الساخن
ضغط الماء: 1MPa (10 بار) رطوبة العمل:&لتر ؛ 85٪
متطلبات التثبيت
* يجب تثبيت العداد في وضع أفقي مع اتجاه التدفق كما هو موضح بالسهم المصبوب في جسم العداد مع توجيه السجل لأعلى. * يجب شطف خط الأنابيب قبل التثبيت. * يجب أن يمتلئ العداد بالماء باستمرار أثناء التشغيل.
أقصى خطأ مسموح به
في المنطقة السفلية من Qmin (Q1) شاملاً ما يصل إلى Qt (Q2) ولكن باستثناءه هو ± 5٪. في المنطقة العليا من Qt (Q2) بما في ذلك Qmax (Q4) هو ± 2٪ (عداد الماء البارد).
في المنطقة العليا من Qt (Q2) بما في ذلك Qmax (Q4) هو ± 3٪ (عداد الماء الساخن).
مستلزمات
يحتوي كل عداد مياه على مجموعة أدوات توصيل اختيارية: أنبوب 2 قطعة ، 2 قطعة صامولة و 2 قطعة حشية
البيانات الفنية الرئيسية وفقًا لمعيار ISO4064: 2003 (المعيار القديم)
| مقاس | بوصة | فصل | كيوماكس | Qn | كيو تي | قمين | قراءة دقيقة | القراءة القصوى |
| أقصى تدفق | التدفق الاسمي | التدفق الانتقالي | تدفق دقيقة | |||||
| DN (مم) | m³/h | L/h | m³ | |||||
| 15 | 1/2&مثل ؛ | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4&مثل ؛ | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1&مثل ؛ | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4 [زغ] مثل ؛ | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2&مثل ؛ | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
البيانات الفنية الرئيسية وفقًا لمعيار ISO4064: 2014(معيار جديد)
| DN | مم | 15 | 20 | 25 | 32 | 40 |
| بحجم | بوصة | 1/2&مثل ؛ | 3/4&مثل ؛ | 1&مثل ؛ | 11/4 [زغ] مثل ؛ | 11/2&مثل ؛ |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | |
| قراءة دقيقة (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| القراءة القصوى (م) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| أقصى ضغط (MAP) | 16 | 16 | 16 | 16 | 16 | |
| الخسارة القصوى (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| أقصى درجة حرارة | T50 | T50 | T50 | T50 | T50 | |
| خيار إخراج النبض | تبديل القصب | |||||
| قاعة | ||||||

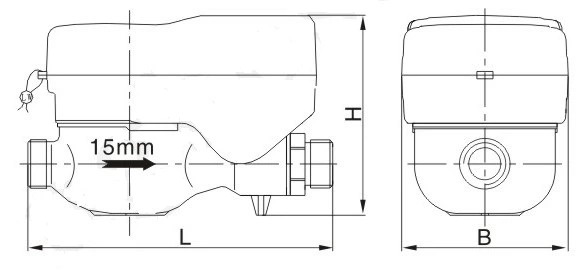

الأبعاد والوزن
| حجم العداد | طول | عرض | ارتفاع | ربط الخيط |
| ضياء | ||||
| DN | L | W | H | D |
| مم | مم | |||
| 15 | 165 | 105 | 116 | G 3/4B |
| 20 | 195 | 105 | 116 | G 1B |
| 25 | 225 | 105 | 116 | G1 1/4B |
| 32 | 225 | 105 | 116 | G1 1/2B |
| 40 | 360 | 115 | 225 | G 2&# 39 ؛ ب |
