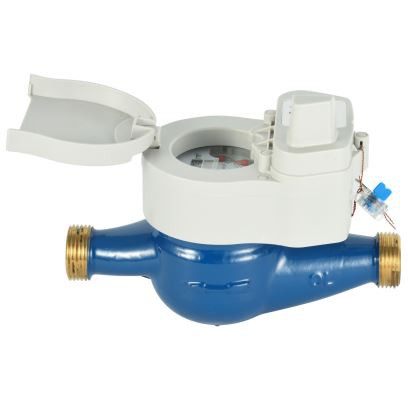

عداد المياه الاقتصادي متعدد النفاثات فئة C الذكية
LXSC-G3isa15mm (1/2 ") متعددة النفاثات مطورة حديثًا مقياس مائي superdrysmart على أساسLXSC-G2للتطبيقات السكنية من النوعين البارد والساخن على حد سواء ، تلبية المعايير الدوليةISO4064يمكن إرفاق الفئة B أو الفئة C بوحدات NBIoT أو Lora أو Lorawan.
تحديد:
الخدمة: ماء.
مادة الجسم: نحاس أو بلاستيك.
نطاق التدفق: انظر الرسم البياني أدناه.
الدقة: TransitionalFlow: ± 5٪؛ التدفق الاسمي: ± 2٪
حد درجة الحرارة ： T50 (عداد الماء البارد الذكي) ؛ T90 (عداد الماء الساخن الذكي).
حد الضغط: 232 رطل / بوصة مربعة (16 بار).
عرض التسجيل: 6 أرقام ومؤشران أو 7 أرقام ومؤشران.
الحد الأقصى للعرض: 9،999 أو 99،999
اتجاه التركيب: أفقي.
الوحدة: NBIoT / Lora / Lora wan
سمات
* يمكن استخدام وحدة NBIoT أو Lora أو Lorawan.
* جسم خفيف الوزن.
* يسمح تصميم Multijet بالبساطة والدقة مع نطاقات تدفق واسعة ، حتى في التطبيقات منخفضة التدفق.
* جميع المواد الملامسة للماء تلبي معايير مياه الشرب.
* لا يتسرب أو يتشوش السجل الذي يتم دفعه مغناطيسيًا ومحكم الإغلاق ويتم فصله تمامًا عن الماء (يمكن تسجيل البلاستيك أو يمكن تسجيل النحاس حسب اختيارك).
* درع مغناطيسي ، حماية المجال المغناطيسي الخارجي.
* مصمم لتوفير عمر خدمة طويل وتشغيل لا يحتاج إلى صيانة ، حتى في ظل الظروف القاسية.
* مصفاة متكاملة تحمي المتر من أضرار الجسيمات.
* عدم رجوع الصمام لتجنب معدل التدفق الاحتياطي (اختياري).
* سهولة التركيب مع محولات التوصيل المضمنة.
حجم العداد | طول | عرض | ارتفاع | ربط الخيط |
ضياء | ||||
DN | L | W | H | D |
مم | مم | |||
15 | 165 | 80 | 109 | G 3/4B |
البيانات الفنية الرئيسية وفقًا للمواصفة ISO4064: 1993 (المعيار القديم)
مقاس | بوصة | فصل | كيوماكس | Qn | كيو تي | قمين | قراءة دقيقة | القراءة القصوى |
أقصى تدفق | التدفق الاسمي | التدفق الانتقالي | تدفق دقيقة | |||||
DN (مم) | m³/h | L/h | m³ | |||||
15 | 1/2&مثل ؛ | B | 3 | 1.5 | 120 | 30 | 0.00002 | 99999 |
C | 22.5 | 15 | ||||||
البيانات الفنية الرئيسية وفقًا لـ ISO4064: 2014 معيار جديد）
مقاس | بوصة | R | Q4 | Q3 | Q2 | Q1 | قراءة دقيقة | القراءة القصوى |
تدفق الزائد | التدفق الاسمي | التدفق الانتقالي | تدفق دقيقة | |||||
DN (مم) | m³/h | L/h | m³ | |||||
15 | 1/2&مثل ؛ | 80 | 3.125 | 2.5 | 50 | 31.25 | 0.00002 | 99999 |
100 | 40 | 25 | ||||||
125 | 32 | 20 | ||||||
160 | 25 | 15.625 | ||||||
متطلبات التثبيت:
* يجب تثبيت عدادات المياه الذكية هذه في وضع أفقي مع اتجاه التدفق كما هو موضح بالسهم المصبوب في جسم العداد بحيث يكون وجهه لأعلى.
* خط الأنابيب يجب أن يتدفق قبل التثبيت.
* يجب أن تكون عدادات المياه الذكية مملوءة باستمرار بالماء أثناء التشغيل.
* نقترح تركيب عداد المياه الذكي كالتالي:
